Специальный станок с ЧПУ для снятия фасок с поворотным индексируемым столом, предназначенный для обработки наружных и внутренних торцевых поверхностей отводов 30, 45, 60, 90 градусов за одну установку отвода, производства КНР.

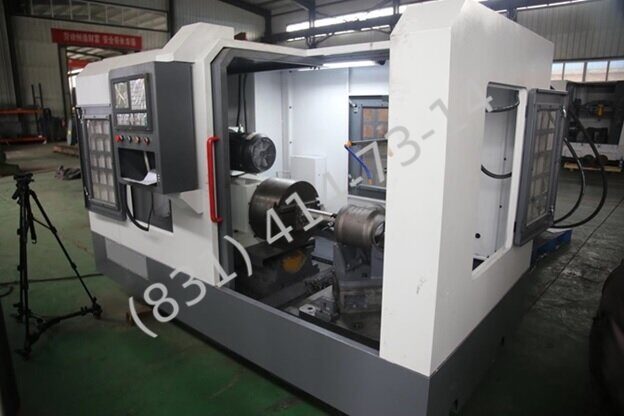

Специальный станок для снятия фасок с ЧПУ
ОПИСАНИЕ:
1. Основные характеристики
Этот станок представляет собой одноголовочный торцовочный станок, состоящий из литейной станины, передней бабки, приводной головки с ЧПУ, рабочего стола и автоматического зажимного устройства, оснащенный поворотным рабочим столом, независимым электрическим шкафом, гидравлической станцией, централизованным смазочным устройством, автоматическим устройством удаления стружки и защитным кожухом. Подходит для клапанов, отводов труб и т. д. Благодаря контроллеру ЧПУ инструменты на приводной головке могут перемещаться по оси X, пока приводная головка вращается, области обработки включают внешний круг, скосы, торцевую поверхность, ступеньку, концентрическую зубчатую насечку, внутреннюю стенку и т. д.
Для разных размеров заготовки требуются разные приспособления.
2. Основная структура
Этот станок в основном состоит из станины, передней бабки, приводной головки, приспособления, независимого электрического шкафа, гидравлической станции и централизованного смазочного устройства, защитного кожуха и автоматического устройства удаления стружки.
Станина
Станина изготовлена из высококачественного серого чугуна, прецизионным литьем, ручной закалке и трехкратной обработке старением. Поверхность направляющей обработана ультрозвуковой закалкой, достигающей твердости HRC55, затем высокоточной шлифовкой и ручной зачисткой, чтобы обеспечить жесткость, точность и устойчивость станка.
Шпиндельная коробка
Шпиндельная коробка оснащена трехступенчатой регулировкой скорости, достигает низкой скорости с высоким крутящим моментом, может выдерживать большую нагрузку резания, повышая эффективность обработки. Шпиндель использует материал 20GrMnTAi, с ковкой, отпуском, цементацией, закалкой и высокоточной шлифовкой. Подшипник - высокоточный двухрядный цилиндрический роликовый подшипник серии NN30, чтобы обеспечить жесткость и точность шпинделя.
Приводная головка
Подающий путь по оси X на приводной головке реализован двигателем и шариковым винтом, управляемым контроллером ЧПУ, что является более точным, прочным и надежным, чем конструкция с конической передачей.
Крепление
Крепление специально разработано для заготовки с автоматическим гидравлическим зажимом для повышения эффективности и снижения трудоемкости. Для обработки разных сторон заготовки используется индексируемый поворотный стол с шагом 0,001°.
Гидравлическая станция
Гидравлическая станция использует независимый суперпозиционный клапан, который состоит из высококачественного электромагнитного клапана, клапана регулирования давления, дроссельного клапана и двухлопастного насоса, оснащенного устройством воздушного охлаждения для обеспечения нормальной температуры масла гидравлической станции во время работы.
Централизованное смазочное устройство
Смазочное устройство регулярно закачивает смазочное масло в движущиеся части, избегая утомительного ручного управления, обеспечивая полную смазку всех движущихся частей и увеличивая срок службы машины.

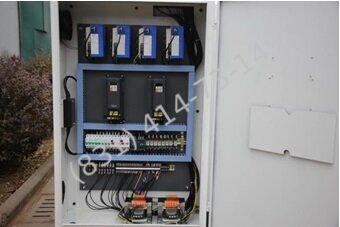

Электрический шкаф
Электрический шкаф является независимым и закрытым, состоит из контроллера ЧПУ, инвертора и электрических компонентов, оснащен устройством воздушного охлаждения для обеспечения защиты электрических компонентов от нагревания, пыли для нормальной работы.
Устройство для удаления стружки и охлаждения
В этом станке используется система охлаждения с сильным потоком, стружка смывается охлаждающей жидкостью, поступает в автоматический конвейер для стружки через отверстие для удаления стружки в станине. Стружка собирается в одном ящике, что обеспечивает чистоту станка и снижает трудоемкость.
Контроллер ЧПУ
ЧПУ для машины с русским языком отображения пользователя. Это многоканальный и многоосевой контроллер, очень стабильный и надежный.
На выбор предлагается ЧПУ KND или GSK.
Видео работы ЧПУ KND:
https://www.youtube.com/watch?v=SbP95akqY4o
3. Технические характеристики
|
Наименование
|
Параметры
|
HDF-QC41-34ST
|
Ед.
|
|
Обработка
|
Диаметр приводной головки
|
Φ400
|
мм
|
|
Макс. внешний диаметр обработки
|
Φ450
|
мм
|
|
Шпиндель
|
Высота шпинделя
|
385
|
мм
|
|
Мощность двигателя
|
5.5
|
кВт
|
|
Скорость шпинделя
|
110/140/190
|
Об/мин
|
|
Подачи
|
X/Z перемещения
|
150/350
|
мм
|
|
X/Z крутящий момент
|
X/Z：8/28
|
Нм
|
|
X/Z быстрые подачи
|
1.2
|
м/мин
|
|
Точность
|
Точность позиционирования
|
0.03
|
мм
|
|
Точность повтора
|
0.015
|
мм
|
|
Поворотный стол
|
Размер стола
|
500x500
|
мм
|
|
Индексация
|
0.001°
|
градус
|
|
Прочее
|
Мощность
|
AC 380V 50Hz±5%
|
В/Гц
|
|
Смазка
|
Электрический насос
|
|
|
Фиксация
|
Гидроцилиндр
|
|
|
Вес
|
≈3500
|
кг
|
|
Размеры
|
2200×2000×2000
|
мм
|
4. Комплектация
|
No.
|
Наименование
|
Производитель
|
|
1
|
ЧПУ контроллер
|
GSK
|
|
2
|
Шпиндель (кованый)
|
BTP
|
|
3
|
Шестерни
|
SMTCL
|
|
4
|
Двигатель
|
ZHENGHUA/CHENGNIU
|
|
5
|
Подшипник
|
ZWZ/HRB/C&U
|
|
6
|
Станина
|
Own production |
|
7
|
ШВП
|
BTP
|
|
No.
|
Item
|
Manufacturer
|
|
8
|
Приводная головка
|
Own production |
|
9
|
Гидростанция
|
Own production |
|
10
|
Переключатель
|
TENGEN/SCHNEIDER
|
|
11
|
Преобразователь
|
DELTA/HOLIP
|
|
12
|
Реле
|
OMRON
|
|
13
|
Защита
|
Own production |
|
14
|
Конвейер удаления стружки
|
Own production |
|
15
|
Поворотный стол
|
TAIWAN
|
Рабочая среда:
Меры предосторожности:
Не следует устанавливать машину в следующих местах:
1. Прямые солнечные лучи, близость к источникам тепла и среда с большими перепадами температур
2. Среда с высокой влажностью
3. Чрезмерно запыленная среда, среда с источником вибрации поблизости
4. Среда с мягким основанием
Требования к рабочей среде:
Условия окружающей среды для стабильной работы машины:
1. Температура окружающей среды: 5 ~ 40 °C
2. Относительная влажность: ≤85%
3. Источник питания: трехфазный 380 В ± 10%, 50 Гц ± 1%
4. Воздушная среда: неагрессивная среда
